廣州動漫城中央空調安裝
瀏覽： 發布日期：2016-08-06
案例簡介：
廣州動漫城位于廣州市北部從化市，是國家與政府重點支持的發展項目?？傄巹澝娣e約2500畝，總投資為100億元。一期、二期開發690畝。廣東動漫城通過引進國際大型動漫企業集團，引進國際先進技術，以支持國內動漫原創發展、培育國內動漫原創及制作人才，致力打造動漫產業鏈整合平臺。全國的動漫產業提供一個集產品展示、發布、宣傳、體驗、互動、娛樂、銷售、購物于一體的動漫產業平臺。向動漫發燒友提供更多的動漫信息、動態和產品以及率先體驗最新的網游。
方案介紹：
項目名稱：廣東動漫城二期展廳、會議室、培訓室中央空調安裝
建筑面積：3500㎡
選用空調：格力螺桿式風冷冷熱機組
選用型號：LSBLGRF_M/A500
室內機臺數：2臺
方案設計理念：采用格力螺桿式風冷冷熱機組，高效節能環保，解決動漫城展廳人員密集對舒適環境溫度的要求。
一、設計參數：
1、室外計算參數
夏季空調室外計算干球溫度 33.5℃
夏季空調室外計算濕球溫度 27℃
夏季通風溫度 31℃
其他過渡季節采用全新風工況
二、設計范圍
1、夏季集中式空調設計（不含三、四層）。
2、通風（不含防排煙）設計。
三、主要設計內容
1、空調負荷與冷熱源
本工程夏季冷負荷1000kW，采用二臺制冷量分別為500kW熱回收螺桿冷水機組。
2、空調水系統
2.1空調水系統采用兩管制，一次泵定流量系統；在供、回水總管間安裝自力式壓差控制調節閥，根據供水總管和回水總管上的溫度、流量數據，自動調節與控制并控制冷水機組運行臺數與負荷。
2.2風機盤管的回水管上均安裝電動二通閥，通過啟閉電動二通閥來控制所需溫度。
2.3空調主機的回水管上均安裝電動調節閥，通過改變水流量來控制所需溫度。
2.4風冷熱泵空調機組進水管上均安裝電動蝶閥，與空調冷水泵聯鎖。
3、空調風系統
3.1培訓室、小會議室采用采用風機盤管加新風系統。展廳廳采用全空氣系統。
3.2新風機組每層水平設置，分別設置在走道與房間的吊頂內。
3.3新風機組進風口設初效過濾網。
4、通風系統
4.1衛生間通風采用天花式排氣扇排至管井，在屋頂管井處由風機集中排出，屋頂風機與排氣扇聯動。
4.2機房安裝壁式排風扇排風，廚房通風排氣用戶自理。
5、空調系統控制
5.1空調柜式機組的回水管上均安裝電動調節閥，通過改變水流量來控制所需空調房間室內溫度。
5.2空調水系統采用一次泵定流量系統，在供、回水總管間，安裝壓差旁通控制閥。
5.3風冷熱泵機組進水管安裝電動蝶閥與冷水泵一對一聯鎖控制。
6、節能設計
6.1選用節能、高效率的空調、通風及熱源設備。
6.2空調水系統采用壓差盤通調節，根據負荷變化，對冷水機組壓縮機開啟臺數控制。
6.3新風量采用較小新風量，滿足節能要求。
7、消聲、減震
7.1吊頂空調器、風機等均作減震處理。
7.2空調機房內墻壁作吸聲處理。
7.3空調器、風機進出口風管設帆布軟接頭。
7.4空調送風管及通風送排風管設消聲裝置，本工程根據實際情況選用用消聲彎頭、靜壓箱或消聲器。

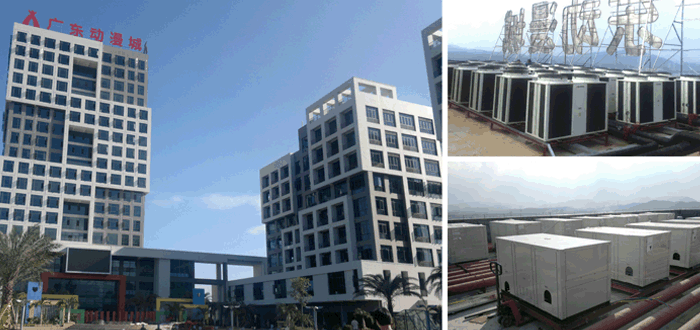

動漫城中央空調安裝效果圖
動漫城中央空調安裝效果圖
